YNFMH サイレントハーフラック
(HPC対応 静音ラック)(W700)

Silent Half Rack
for High Performance Computing
サイレントハーフラック(HPC対応)YNFMHシリーズ

YNFMH サイレントハーフラック(HPC対応 静音ラック)(W700)
主要材質 / 色・外装処理
材質:スチール
色:ホワイトグレー(N8.5)レザーサテン塗装
規格
19インチ
EIA規格
耐荷重
搭載許容荷重:約250kg
環境対策
RoHS指令対応
グリーン購入法適合
MA可動ピッチ
10mm毎
扉種類
AD(前面アクリル(色:ブルースモーク)、背面ダクト一体型)
GD(前面グリーン購入法適合アクリル(色:クリア)、背面ダクト一体型)

小規模オフィスや教室などに最適
執務空間の快適性をキープ

サイレントハーフラックは、高い静音性能と高い放熱性能はそのままに、小型サイズとなった静音ラックです。
内部構造を一新し、気になるサーバー機器の排気音をさらに低減することで、オフィスフロアにあってもサーバー機器が発する騒音に悩まされることがありません。またキャスターが標準装備なので移動も容易です。

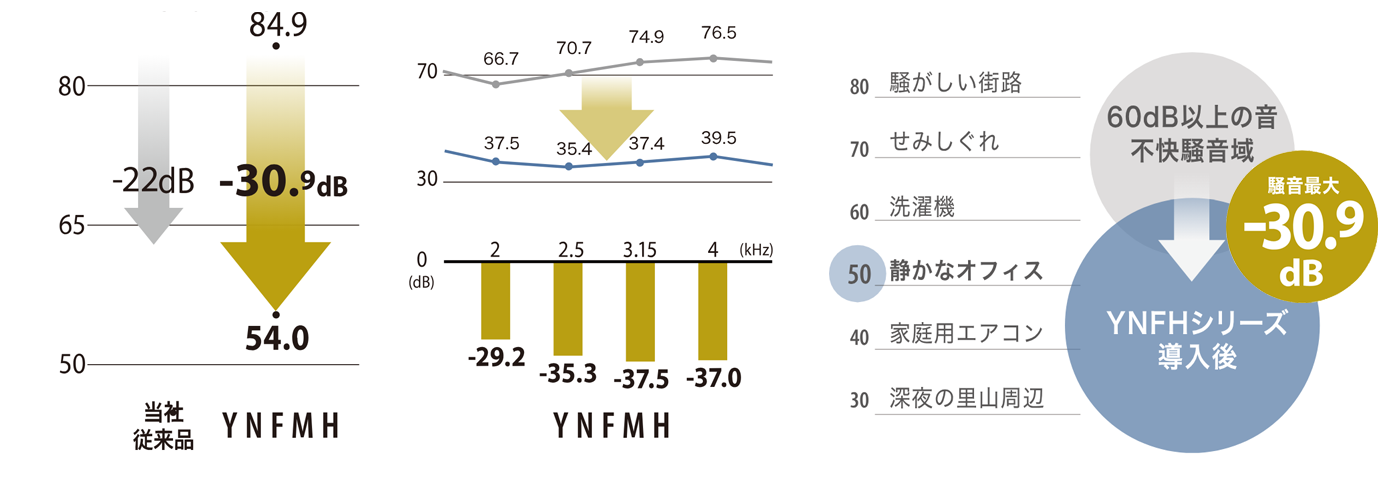

●最大静音性能-30dB※1

従来製品(YNFM)の-22dBより大幅に性能がアップいたしました。
※1 当社実施試験によるチャンピオンデータ。



●最大放熱性能3600W※2

※2 ラック内許容温度とラック外周辺温度の差Δt15℃の条件における計算値です。

↑低消費電力で大風量の内蔵ファン。



◎居住性に考慮した新・背面排気システム



◎新たに採用したパーツにより、従来製品を超える高い静音性能を実現

◆遮音スカート、4点ラッチハンドル

*底面部の隙間は、新たに付属の遮音スカートを取り付けることで前方への音漏れを遮断します。
*4点ラッチハンドルを採用し、扉を閉めた際の密閉性を向上しました。(従来製品は1点ラッチ)また、オプションで電子錠やマスターキー仕様も選択可能です。



◆吸音材

*従来製品よりも密度の高い吸音材を採用したことで外部への音漏れを減少。さらに防振性も向上しました。

●ラック仕様
・内蔵ファン、キャスター、レベルフット、遮音スカート標準装備
・前後鍵付扉、前後マウントアングル角穴仕様(M5タップ仕様も選択可能)
・吸排気方式:底面吸気、背面ダクト排気

型番 W(mm) D(mm) (本体) H(mm) ユニット数 重量(㎏) 税抜標準価格(円) 図面DL
YNFMH7-7010-AD 700 833 (700) 1168.5 16U 122 465,000 右クリック、対象をファイルに保存で、ダウンロードできます。 右クリック、対象をファイルに保存で、ダウンロードできます。
YNFMH7-8010-AD 933 (800) 16U 128 475,000 右クリック、対象をファイルに保存で、ダウンロードできます。 右クリック、対象をファイルに保存で、ダウンロードできます。
YNFMH7-9010-AD 1033 (900) 16U 135 483,000 右クリック、対象をファイルに保存で、ダウンロードできます。 右クリック、対象をファイルに保存で、ダウンロードできます。
YNFMH7-1010-AD 1133 (1000) 16U 141 491,000 右クリック、対象をファイルに保存で、ダウンロードできます。 右クリック、対象をファイルに保存で、ダウンロードできます。
YNFMH7-1110-AD 1233 (1100) 16U 148 499,000 右クリック、対象をファイルに保存で、ダウンロードできます。 右クリック、対象をファイルに保存で、ダウンロードできます。

※D寸法は背面ダクトを含めた数値。( )内は背面ダクトを除いた数値。

●内蔵ファン仕様(50Hz / 60Hz 共通)

ファン仕様
型番 YFU-EP300
消費電力(W) 35
最大風量(m3/h) 1355
耐久性(環境温度50℃) 40000時間
サイズ(WxDxH)mm 360 × 360 × 92
質量(kg) 1.75

※外観、仕様等は予告無く変更する場合がございます。
