Silent Rack ((High Spec))
for High Performance Computing
サイレントラック(HPC対応)YNFH(2)シリーズ
オフィス環境をより静かに、より快適に格段に向上した静音システムラック
●Silent:高い密閉性で不快な騒音を大幅にカット
●Cooling:大型ファンで効率よく冷却

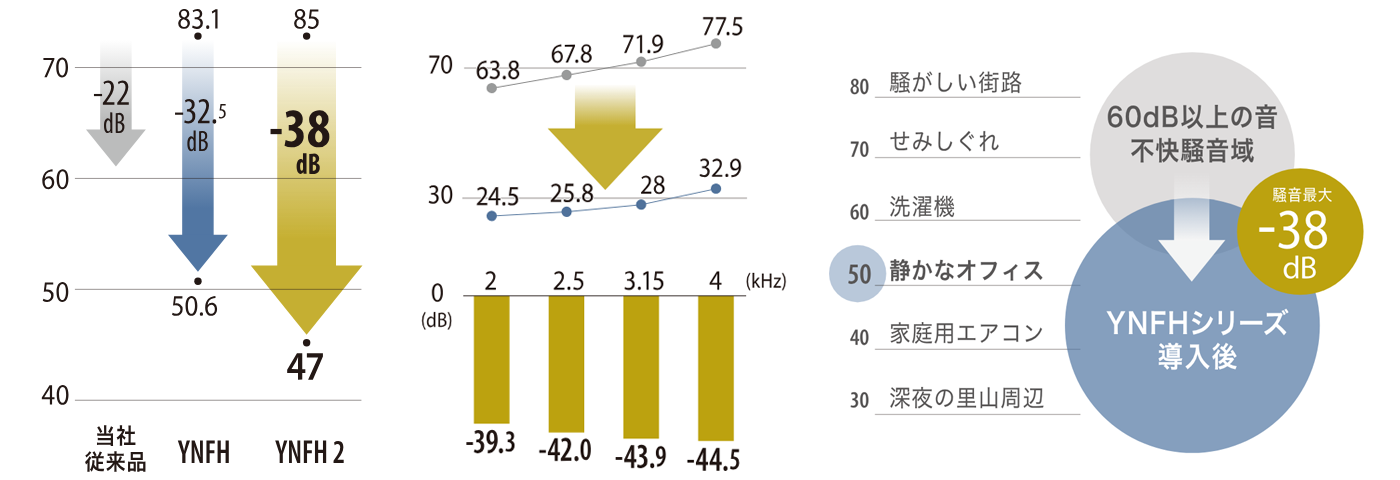

●すぐれた静音性能は最大-38.0dBの騒音低減を実現
●設置環境に応じたラインナップ
材質・色 スチール・ホワイトグレー(N8.5)レザーサテン塗装 (吸音材 ポリウレタンフォーム・グレー)
静止荷重 1000kg
耐震荷重 400kg
規格 EIA規格 19インチ
環境対策 RoHS指令対応
MA可動 10mmピッチ
扉種類 AS(前面アクリル(色:ブルースモーク)、背面スチール)
●ラック型番・サイズ・標準価格・図面
型 番 | W(mm) | D(mm) | H(mm) | ユニット数 | 重量(㎏) | 税抜標準価格(円) | 図面DL |
---|---|---|---|---|---|---|---|
YNFH(2)7-1020-AS | 742 | 1022 | 2191 | 38U | 216 | 1,020,000 | ![]() ![]() |
YNFH(2)7-1120-AS | 1122 | 226 | 1,055,000 | ![]() ![]() |
|||
YNFH(2)7-1220-AS | 1222 | 236 | 1,093,000 | ![]() ![]() |
●ラック仕様
・吸排気方式:底面吸気(後・左右)、上部(後)排気
・内蔵ファン・前後鍵付扉・前後マウントアングル角穴仕様
・レベルフット付きキャスター(オプション)
・ファンコントローラー(オプション)
●内蔵ファン仕様(50Hz / 60Hz 共通)
ファン仕様 | |
---|---|
型番 | YFU-EP300 |
消費電力(W) | 35 |
最大風量(m3/h) | 低速時:930 高速時:1355 ※切替可能 |
耐久性(環境温度50℃) | 40000時間 |
サイズ(WxDxH)mm | 360 × 360 × 92 |
質量(kg) | 1.75 |
※外観、仕様等は予告無く変更する場合がございます。
・前扉の改良により、大幅に音漏れを遮断することに成功しました。
・側面を覆う外カバーを取り付けることで、細かい隙間からの音漏れも遮断し、前方だけでなく横方向への騒音を遮断し、より静音性能を高めることができました。
・4点ラッチハンドルを引き続き採用し、扉を閉めた際の密閉性は保ったまま性能がアップしました。
(オプションで電子錠やマスターキー仕様も選択可能です。)
サイレントラック<ハイスペックタイプ>は、高い放熱性能はそのままに、従来製品のYNFHより更に高い静音性能を備えた静音ラックです。
前面と側面の構造を一新し、気になるサーバー機器の排気音をさらに低減することで、オフィスフロアにあってもサーバー機器が発する騒音に悩まされることがありません。
低消費電力で大風量の内蔵ファン。
◆吸音材
従来製品よりも密度の高い吸音材を採用したことで外部への音漏れを減少。さらに防振性も向上しました。
※1 当社実施試験によるチャンピオンデータ。
※2ファンをHighモードで稼動した場合のラック内許容温度とラック外周辺温度の差Δt15℃の条件における計算値です。
